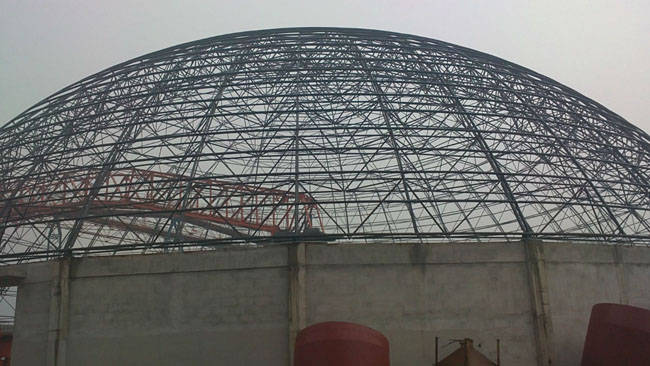

鋼網架球殼說明：江蘇華海鋼結構有限公司承建水泥廠熟料庫鋼網架球殼結構，專業球形網架設計加工廠家

一、工程概況

1、結構形式：熟料庫屋面結構為正放四角錐螺栓球節點網架

2、節點形式：螺栓球

3、投影面積約為：2900m2

4、安裝總高度達到了43m，最大跨度為60.5m。

5、支撐形式：周邊下弦多點支撐

6、屋面鍍鋁鋅彩鋼板基材厚度: 0.6mm，彩鋼板雙面鍍鋁鋅，鍍層總重量不小于210g/m ,顏色為紫紅色。

二、加工制作工藝

（1）桿件→桿件下料編號→檢驗→組焊→檢驗→焊接→檢驗→涂裝前處理→檢驗→涂裝→編號→入庫→發運；

（2）支座→支座板料下制→檢驗→制孔→檢驗→支座體、過渡板組焊→檢驗→焊接→檢驗→支座球組焊→檢驗→涂裝前處理→檢驗→涂裝→編號→檢驗→入庫→發運；

（3）支托→支托管、板下料→檢驗→組焊→檢驗→焊接→檢驗→涂裝前處理→檢驗→涂裝→編號→檢驗→入庫→發運。

三、網架除銹和涂裝工藝

本工程所在地為山區，常年雨水較多，故濕度大，另外該廠為水泥廠，空氣腐蝕性氣體較重，對鋼構件的防腐要求較高。根據設計要求，本工程采用噴砂除銹，除銹等級達到Sa2.5級，底漆采用環氧富鋅底漆兩道、面漆采用聚氨酯漆兩道。
